TINALab II, Instrument PC Multifonctions à Grande Vitesse

Avec TINALab II vous pouvez transformer votre ordinateur portable ou de bureau en un puissant instrument multifonctions de test et de mesure. Quelque soit l'instrument dont vous avez besoin, multimètre, oscilloscope, analyseur de spectre, analyseur logique, générateur aléatoire de signal, générateur de signal numérique, cela est à portée de la main avec un simple clic de la souris. De plus, TINALab II peut être utilisé avec le programme de simulation de circuit TINA pour une comparaison de la simulation et des mesures, comme un outil unique pour le développement et le dépannage circuits, et pour l'étude de l'électronique analogique et numérique.



Information supplémentaire

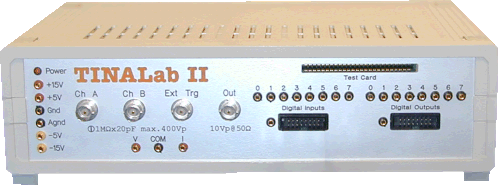

TINALab II, Instrument PC Multifonctions à Grande Vitesse

TINALab II inclue un Oscilloscope à Stockage Numérique, CC à bande passante de 50MHz, résolution de 10/12 bits.
Par sa technologie d'échantillonnage évoluée à temps équivalent,
TINALab peut acquérir tout signal répétitif jusqu’à un taux d'échantillonnage équivalent à 4 GS/s, tandis qu’en mode simple tir le taux d'échantillonnage est 20 MS/s. L’échelle totale d’entrée est ±400V, avec des subdivisions de 5mV à 100V/div.

Le Générateur de Fonction Synthétisée fournit des signaux sinusoïdal, carré, rampe, triangulaire et aléatoire depuis le CC jusqu’à 4MHz, avec des balayages logarithmique et numérique, et une modulation jusqu’à 10V de pic à pic. Les signaux aléatoires peuvent être programmés via le langage de haut niveau et facile à utiliser de l’interpréteur de TINA.

Opérant automatiquement en conjonction avec le Générateur de Fonction, l’Analyseur de Signal mesure et affiche les diagrammes d’amplitude de Bode et de phase, les diagrammes Nyquist, et fonctionne aussi comme Analyseur de Spectre.

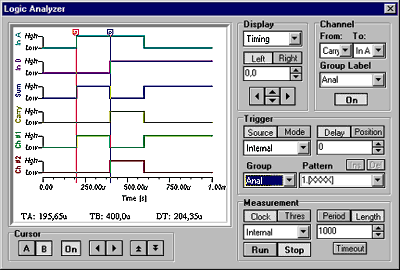

L’E/S numérique du Générateur de Signal Numérique de haute technologie et les instruments de l’Analyseur Logique permettent des tests numériques rapides à 16 canaux et jusqu’à 40MHz.

Le Multimètre optionnel pour TINALab II permet des mesures CC/CA dans des plages de 1mV à 400V et de 100 µA à 2A. Il peut aussi mesurer des résistances CC dans des plages de 1ohm à 10Mohms.

L’utilisation conjointe de TINALab II avec TINA vous donne la possibilité unique d’avoir une simulation de circuit et des mesures en temps réel dans le même environnement intégré. Cela fournit un outil inestimable pour le dépannage et donne vie à vos projets par comparaison des résultats simulés et mesurés.

Vous pouvez également brancher des Modules d’Expérimentation dans le connecteur situé sur la face avant de TINALab II, afin de simuler, mesurer et dépanner virtuellement toute l’électronique analogique et numérique.

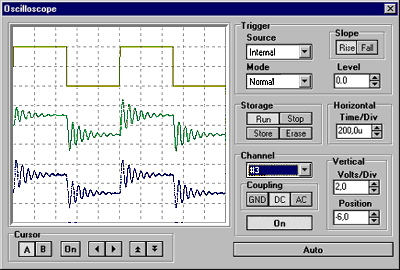

Oscilloscope a Stockage Temps-réel

Observez en temps réel la réponse temporelle de votre circuit. Réglez le générateur de fonction pour le signal, l'amplitude et la fréquence, enclenchez le circuit à tester, et observez la réponse en temps réel en parallele avec la réponse virtuelle du circuit simulé.
